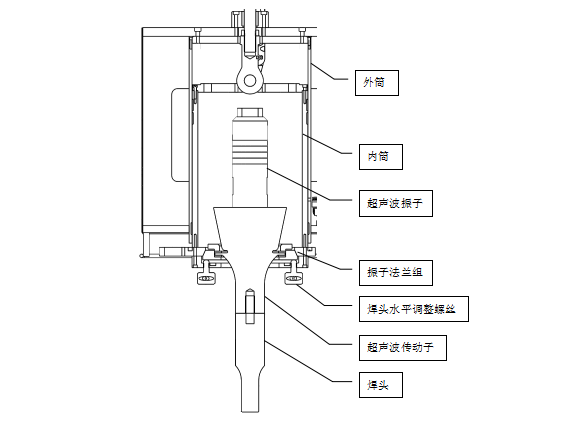

超聲波焊切機振子組及焊頭水平校正：

1. 外筒：圓筒形結構固定在機器上，導向控制內筒的上下升降動作。

2. 內筒：安裝振子和焊頭，工作時上下升降動動。

3. 超聲波振子：將電能轉換為機械能。

4. 振子法蘭組：安裝固定傳動子。

5. 焊頭水平調整螺絲：調較此螺絲實現焊頭水平與下模具吻合。

6. 超音波傳動子（CONE）：連接超音波焊頭（HORN）及振子以傳輸超音波能量。

7. 焊頭（HORN）：傳輸超音波發(fā)射的能量，達到切割工作物之目的。

8. 焊頭的拆裝

拆卸焊頭時，先將氣缸上升，再用扳手夾住傳動子，用另一把扳手夾住焊頭，逆時針放松即可取下，裝回時反序操作。

9. 模具拆卸

安裝模具時，先將氣缸上升，調整好對應焊頭下降位置，用壓碼壓緊模具。打開電源，將白紙放在模具上試壓看看效果，如未能達到均勻，表示模具與焊頭沒有保持水平，應調整【焊頭水平調整螺絲】，使焊頭與下模具保持水平。
